パシフィックコンサルタンツ株式会社（住所：東京都千代⽥区、代表取締役社⻑執⾏役員：⼤本修）と株式会社三英技研（住所：広島県広島市中区、代表取締役：⼭本真）は、三次元道路設計ソフト「STRAXcube」にトンネルのパラメトリック設計機能を新たに実装しました。本機能は、パシフィックコンサルタンツが設計上の課題を三英技研に共有し、両社で議論・試作・検証を繰り返し、三英技研が提供する「STRAXcube」に組み込むことで実現しました。
本機能の開発により、従来のトンネル設計業務で課題となっていた⾮効率な⼿作業や、個⼈の経験に依存した検討プロセスを⼤幅に改善します。また、設計精度と業務効率向上に加え、技術継承を実現し、道路・トンネル分野における⽣産性向上と品質確保に貢献します。

■ STRAXcube とは

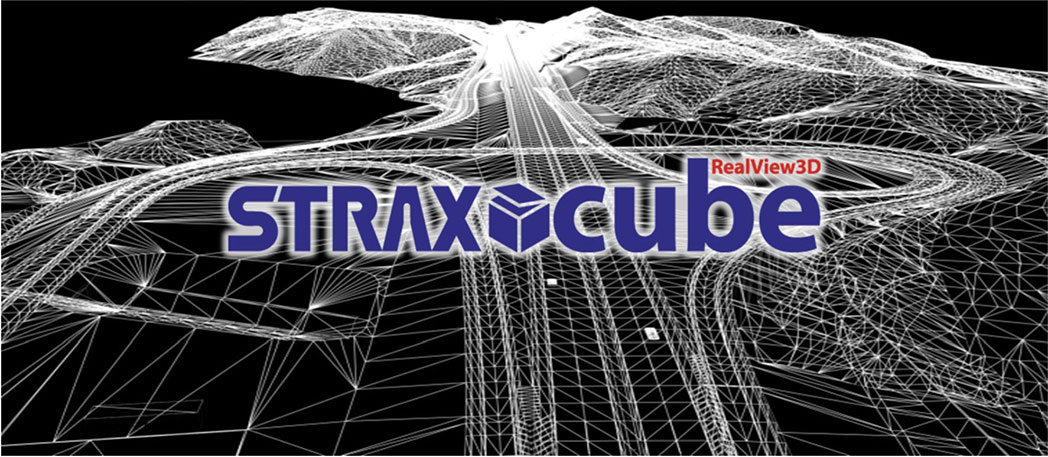

三英技研が提供する、道路設計を三次元で行うことができる⾼精度CADソフトウェアです。地形図三次元編集、線形⼊⼒・調整、道路路線選定、道路詳細設計、道路⾛⾏シミュレータといったさまざま機能を有しており、設計の全⼯程をシームレスに連携させ、設計フロー全体を効率化できることが特徴です。また、設計データをそのまま三次元モデルとして活⽤でき、切盛計算・法⾯⽣成、交差点・構造物の三次元化、数量計算の⾃動更新など、従来のCADを⼤きく上回る⽣産性を発揮できます。

■実装された新たな機能
・建築限界根拠図作成機能
トンネル設計で起点となる「建築限界」の設定を、「道路構造令の解説と運⽤」に準拠しつつ、各地⽅整備局の運⽤や設計者の思想によって微妙に解釈が異なる項⽬を選択、設定できる機能です。設計者の裁量を尊重しつつ、若⼿にも迷わず扱えるUIとしており、設定した建築限界は、各数値根拠と正確な⼆次元座標をCAD データに出⼒することが可能です。

・シールドトンネル内空断⾯検討機能
STRAXcubeの道路線形に基づき三次元的に変化する建築限界を⾃動作図できる点を活⽤し、路線全体で最適なシールドトンネル内空断⾯を検討できる機能です。シールドトンネルの計画条件に応じた諸設備を選択、配置し建築限界とそれらを包含する最⼩円を⾃動計算します。また、STRAXcubeでは、道路線形とトンネル断⾯データが⼀体化しているため、道路計画の変更に追従して断⾯検討を⾃動更新できます。

・⼭岳トンネル坑⼝位置検討機能
STRAXcubeの⾼精度な三次元サーフェス交差計算を活⽤し、三次元地形と道路線形を同時に可視化しつつ坑⼝位置を検討できる機能です。断⾯形状、⼟⼯幅員、坑⼝付け形状、背⾯切⼟、⾯壁形状などをパラメトリックに設定し、地形を考慮した坑⾨⼯を⾃動⽣成できるため設計案ごとの⽐較案作成の効率も向上します。

当社は、グループ会社との協働により、シナジー効果や新たな価値創出を重視し、社会の持続可能な発展により⼀層貢献し、顧客やパートナーに⻑期的な価値を提供してまいります。
STRAXcube の詳細は、グループ会社である三英技研のホームページをご覧ください。
