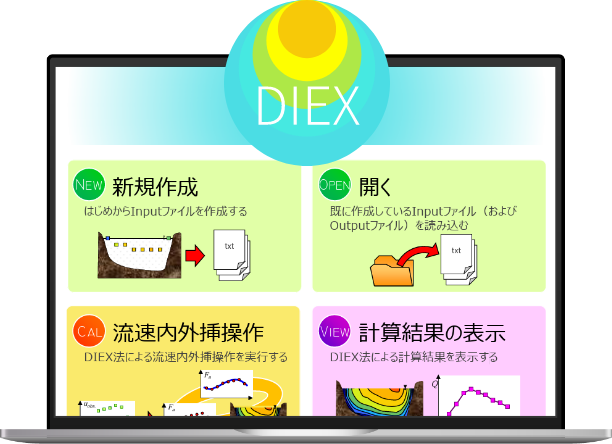

DIEX-Flowとは
観測データ（流速、水位、断面座標）を用いて流量を算出することが可能になります。
Excelに計算条件を入力して、Excelで結果の表示を行うため、直観的な操作で入力から解析、結果の表示までスムーズに実行可能です。
ご用意いただく観測データ
地盤高- 流速
- 流速の
観測位置 - 水位
- 粗度係数
- 植生の位置
- 死水域の
位置
DIEX-Flow
- 入力データの可視化、
エラーチェック - 流速の内外挿により、
面的な流速・流量データを算出 - 計算結果の表示・出力
DIEX-Flow操作イメージ

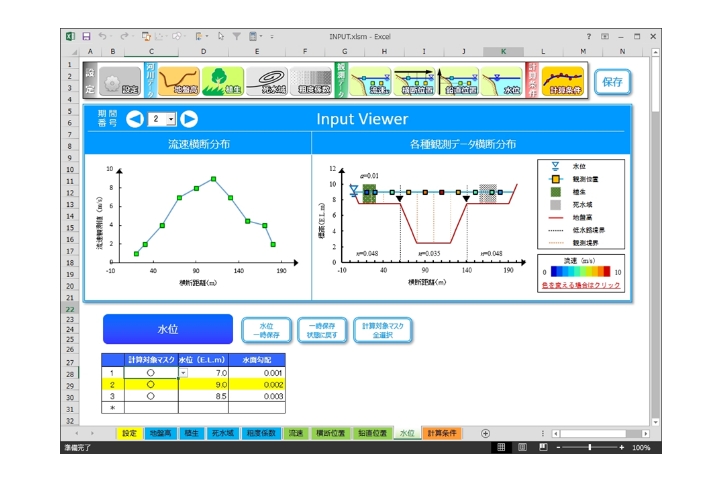

Step 1
Inputファイルの作成

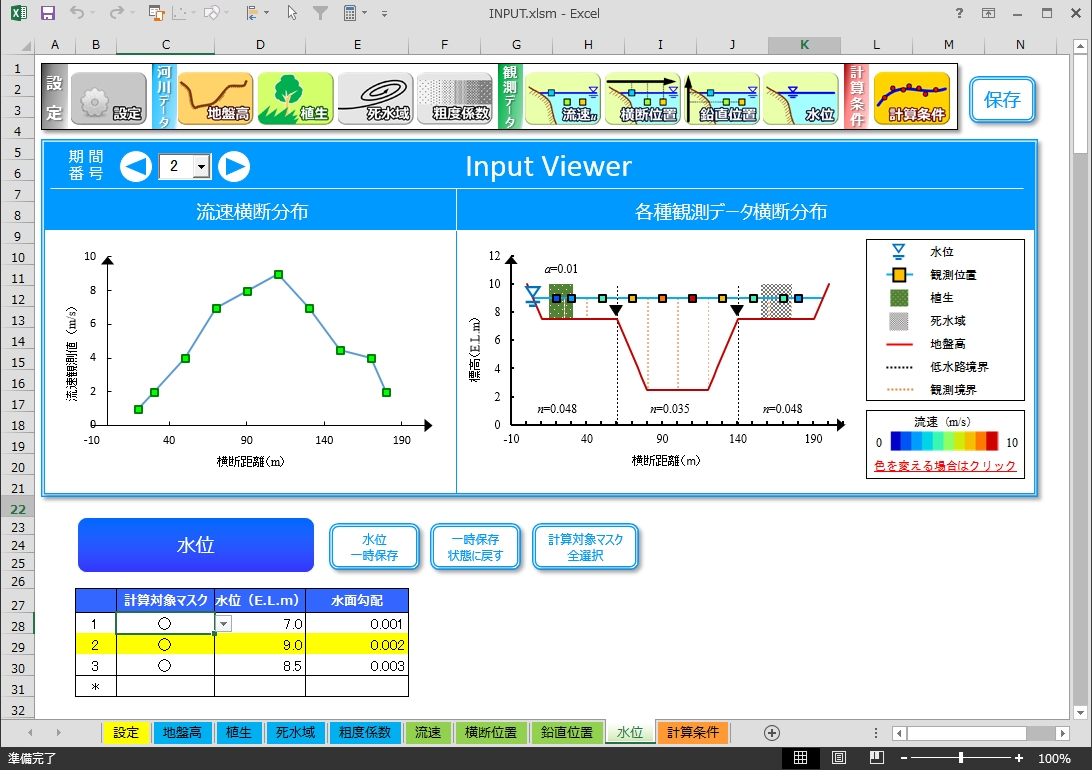

- 地盤高や水位等の観測データを入力します。
- 入力データは可視化され、観測データや設定状況の確認を容易に行うことができます。
Step 2

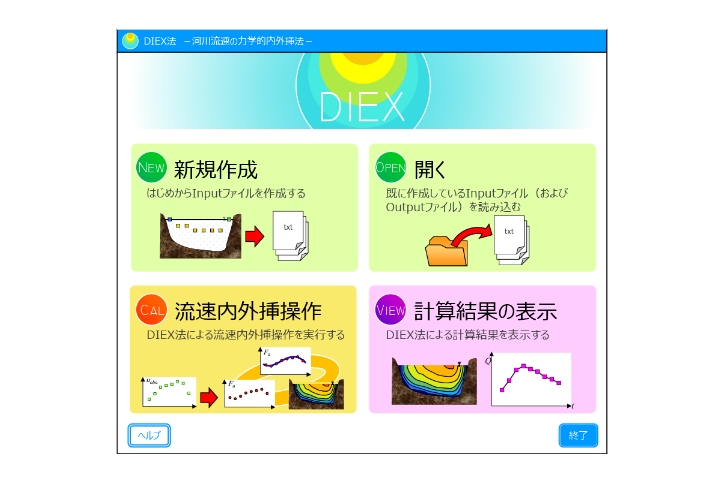

流速内外挿操作
- DIEX法による流速内外挿操作を実行します。
- メニュー画面の「流速内外挿操作」をクリックすると自動で計算が実行されます。
Step 3

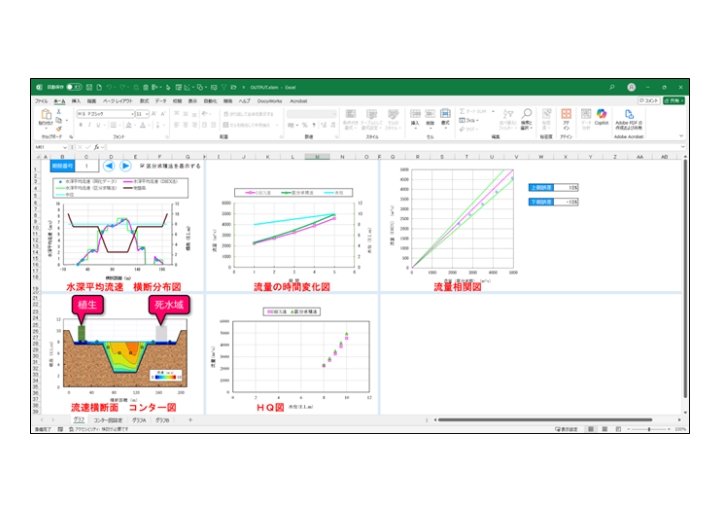

計算結果の表示
- 計算結果をExcelファイルに表示するため、シームレスにレポートを作成できます。
- グラフの書式・スタイルは任意に変更可能です。
- 植生や死水域があっても、流量を算出できます。
DIEX-Flowを導入すると、
こんな課題が解決できます！
少ない流速データでも
高精度算出
少ない流速データから、精度の高い流量算出が可能です。経済性から設置台数が限られる固定式で電波流速計を使用する場合や、横断観測で流速データが欠測した際に活用できます。
計測された数値の精査
精緻な情報への精度向上が可能
計測された流速分布に対し、横断方向の流速分布を精査することが可能で、浮子測法での横断流速分布の検証などに活用できます。
Excelベースだから
操作も容易に導入
Excelベースのシステムであり、計算条件の入力から結果の表示まで、編集や加工が容易にできます。
DIEX-Flow 導入イメージ

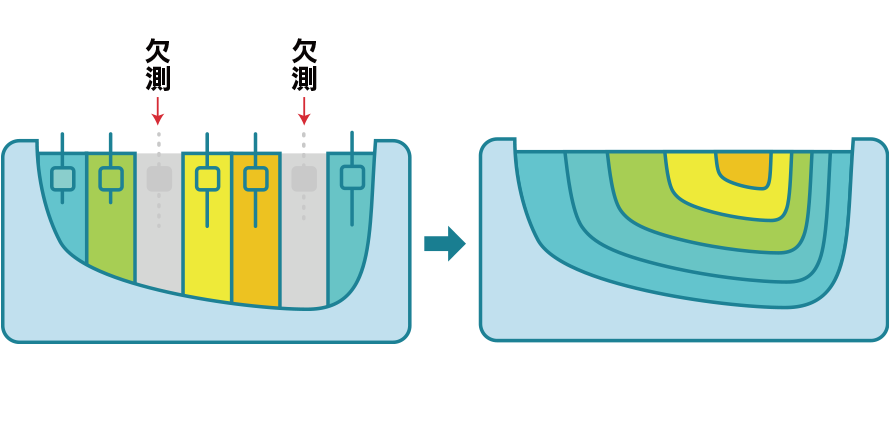

横断面内の一部の流速データから
流量を算出可能
従来の区分求積法は、河川断面をいくつかの区間に分割し、各区間の流速と断面積を測定して、それらの積の和を求めることで流量を算出しています。いくつかの測線で流速の欠測が生じた場合、区分求積法では流量の算出精度が低下するという課題がありました。
DIEX-Flowを導入することにより、限られた流速データから断面全体の流速を内外挿し、面的な流速分布を算出することが可能となりました。これにより、少ない観測データでも精度の高い流量を算出することが出来るようになりました。
過去の浮子観測データを
精査可能

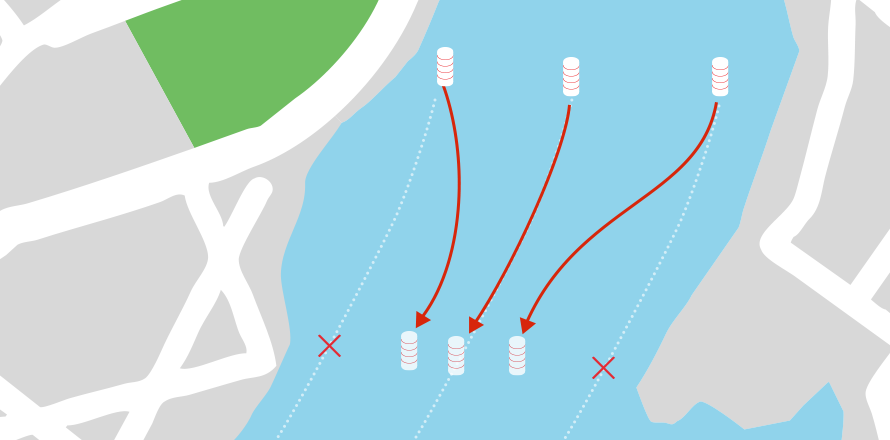

浮子観測では、高水敷に投下した浮子が主流部に移動してしまい、実際の流速よりも高流速を観測する場合があります。浮子がまっすぐに流下したかどうか、出水時に全て確認・記録することは難しく、観測流速の照査に課題がありました。
DIEX-Flowでは、運動方程式に基づいた水深平均流速分布を算出するため、観測流速の照査に活用でき、観測した流速を無駄なく活用することができます。
対応している流速計測手法
-
浮子測法 -
電波流速計 -
H-ADCP -
画像処理型
料金と契約形態

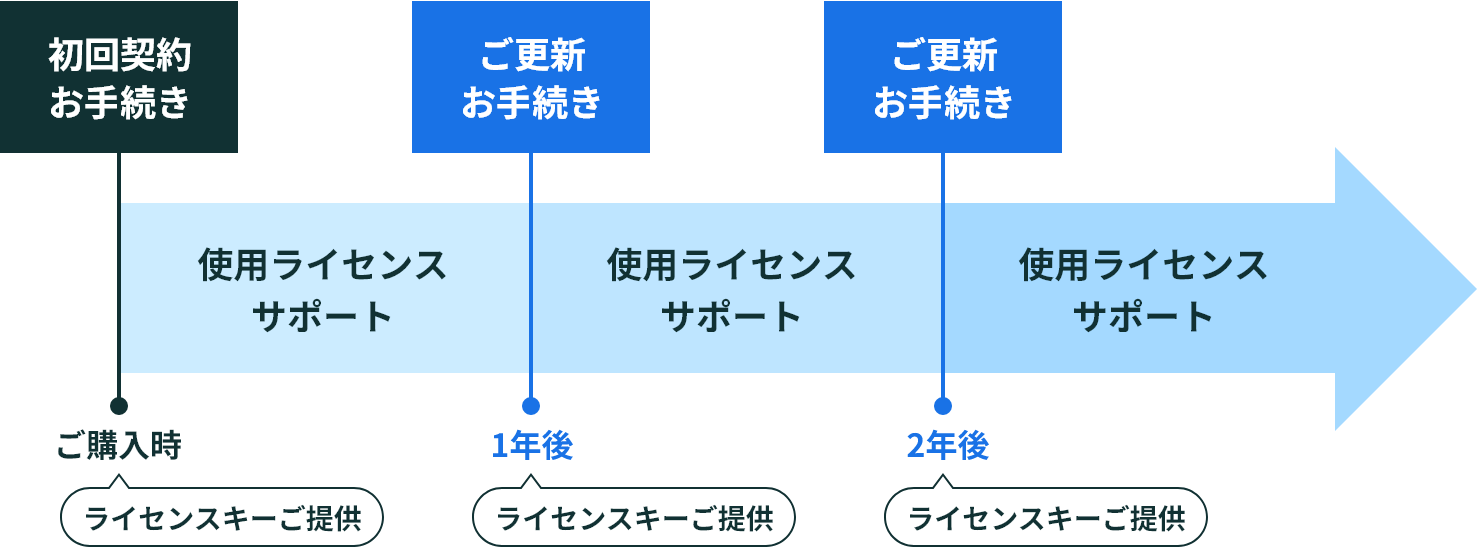

DIEX-Flowは1年契約のライセンス販売となります。本製品はその利用を許諾されるもので、販売されるものではございません。
初回契約時には、ライセンスキー発送日を起算日として、1年間のライセンスを有し、次年度以降もライセンス契約をご更新頂くことで、本製品を引き続きご利用になれます。
商品価格
※送料除く| 初回契約時 （ライセンス期間：1年） |
40万円（税抜） |
|---|---|
| ライセンス更新１年分 | 10万円（税抜） |
導入までの流れ
（原則2～3週間程度*）
見積提出・ご契約
購入希望商品について、御見積をご提出します。
製品導入
ご入金の確認が取れ次第、ソフトウェアの実行に必要なライセンスキーを発送致します。
更新
ライセンス期間は1年間としています。次年度以降もご利用いただきたい場合は、ライセンス契約の更新をお願い致します。
よくある質問
ライセンスの仕組みが分からない
起動・動作にあたっては、USBドングルによるライセンス認証を行っており、USBドングルが挿入されたPC上でのみ正常に動作します。
年間ライセンス更新の方法について
ライセンス期間を満了したUSBドングルは破棄願います。
サポートする流速計は？
以下の流速計を標準サポートしています。
- 浮子（Float-PTVを含む）
- プライス流速計（1点法に限る）
- 電磁流速計（1点法に限る）
- 電波流速計
- LSPIV
- STIV
以下の流速計については、データ同化は可能ですが、ユーザーによる前処理が必要となります。
- H-ADCP
対応している浮子の吃水深は？
河川砂防技術基準等に定められた標準的な浮子（表面・0.5m・1.0m・2.0m・4.0m）を使用している場合には、参考として従来法（更正係数標準値および区分求積法による手法）による流量値も出力します。
ソースコードは開示しないのか
DIEX-Flowを利用した2次製品の製作・販売は可能か
ご希望される場合には個別に協議させて頂きますので、お問合せください。
動作環境
| PC | MicrosoftOffice365またはMicrosoftOffice2010以上のバージョンをインストールした Windows7/8/8.1/10/11搭載PC ※Windows Updateを適用し、最新の状態でご利用ください |
|---|---|
| CPU | 1GHz以上 |
| ハードディスク | 600MB以上の空き容量 |
| インターフェース | USBポート |
| メモリ | 2GB以上 |
| モニタの解像度 | 1024×576以上 |
各種ダウンロード
- Ver.2.1.0.0 最新版
